Pomiar sytuacyjno-wysokościowy w trudnym górskim terenie koło Nowego Sącza

Co obejmował nasz pomiar geodezyjny?

Zadanie było jasno określone – kompleksowy pomiar sytuacyjno-wysokościowy dla właściciela planującego rozbudowę istniejącego domku. Zakres prac obejmował:

• Określenie różnic wysokościowych terenu (spora różnica poziomów)
• Inwentaryzację istniejących obiektów
• Oznaczenie przeszkód naturalnych (drzewa, skarpy)
• Pomiar dostępu do drogi dojazdowej

Sprzęt, który sprawdza się w górach

Nie ma co ukrywać – w takim terenie standardowy sprzęt ma swoje ograniczenia. Dlatego korzystamy z odbiorników GNSS z technologią RTK, które pozwalają osiągnąć dokładność pomiaru rzędu 1-2 cm nawet w trudnych warunkach.

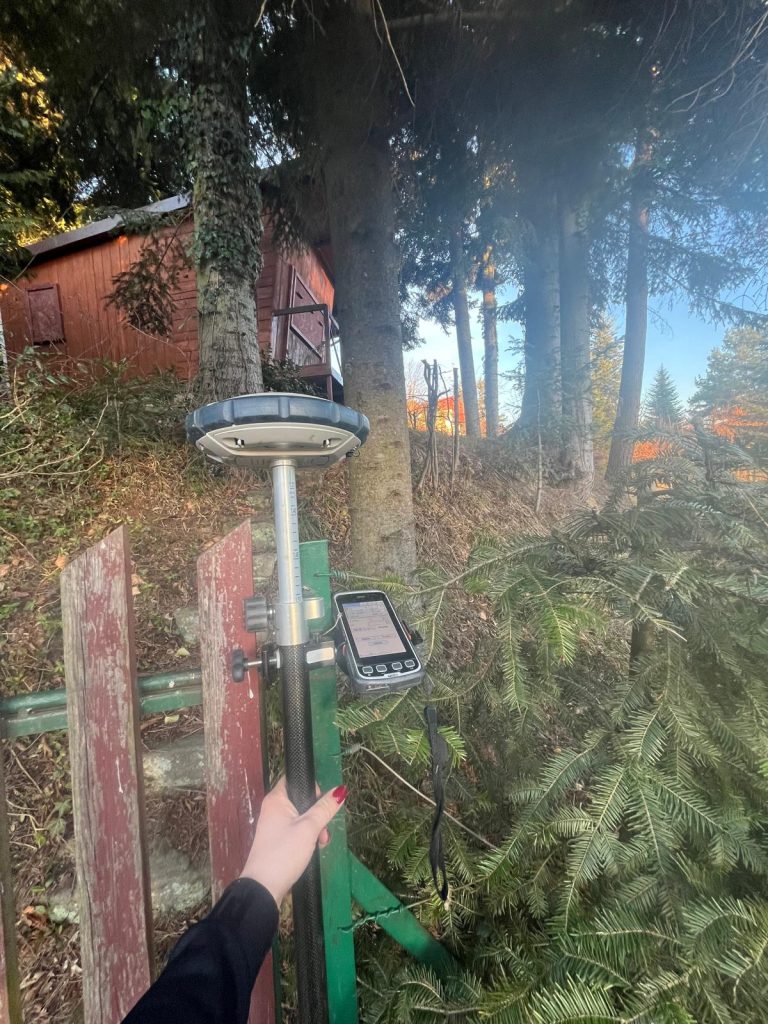

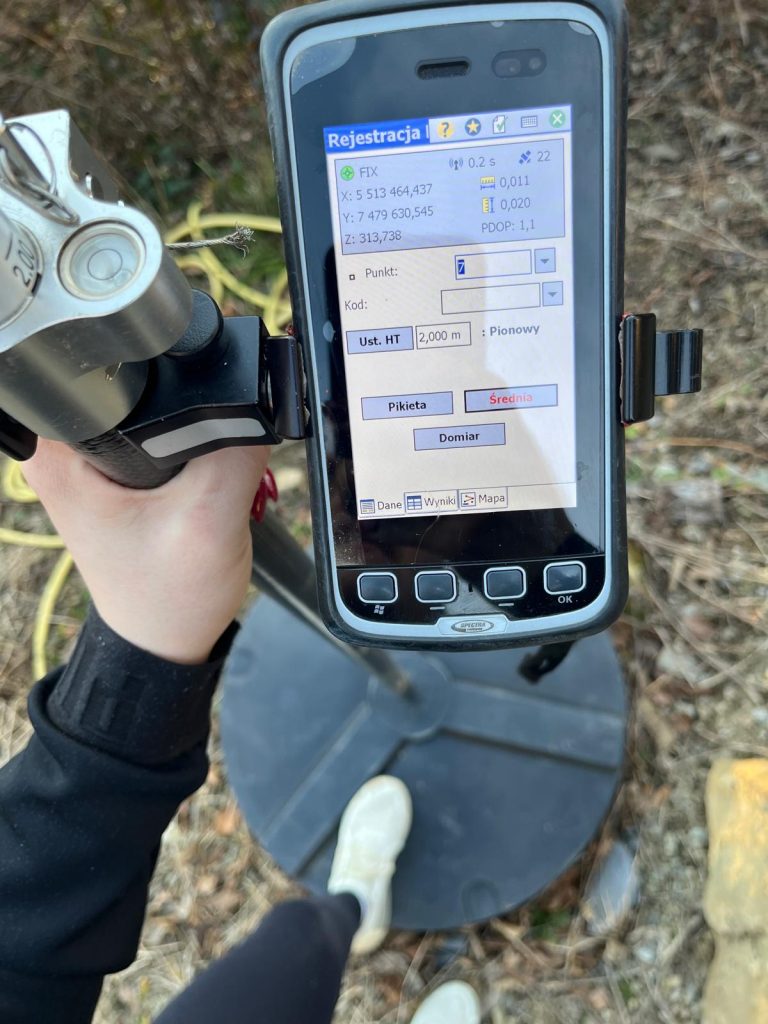

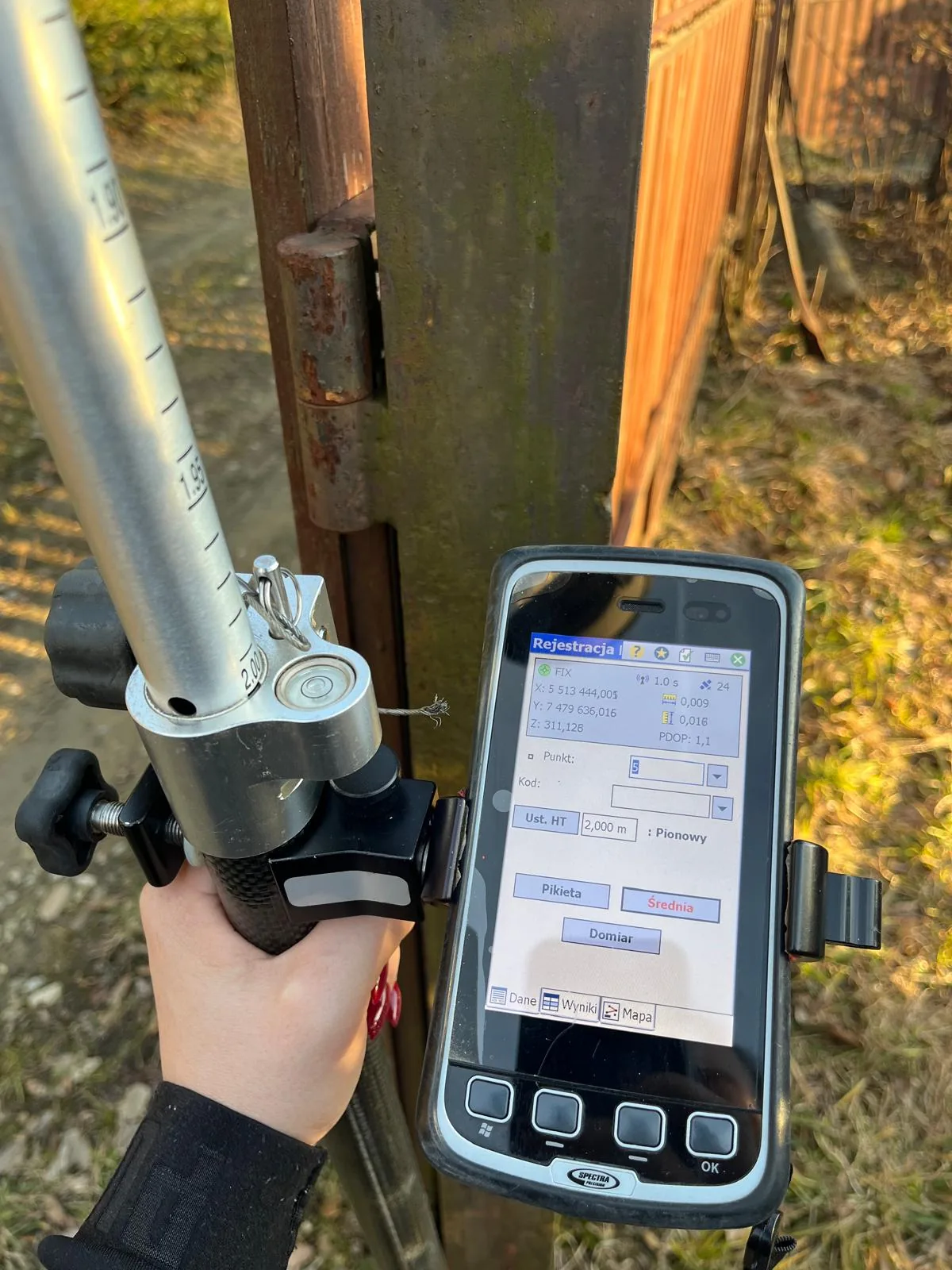

Na zdjęciach widać nasz mobilny zestaw pomiarowy: odbiornik na tyczce węglowej z kontrolerem terenowym. Współrzędne rejestrowane są w czasie rzeczywistym, a oprogramowanie natychmiast sygnalizuje, gdy dokładność spada poniżej założonego poziomu.

Czasem sygnał GNSS był słabszy przez gęste korony drzew. W takich miejscach musieliśmy kombinować, przesunąć punkt pomiaru, znaleźć prześwit wśród drzew albo po prostu cierpliwie czekać na lepszą konstelację satelitów.

Wyzwania tego konkretnego pomiaru

Każdy teren ma swoje wyzwania. W tym przypadku mieliśmy ich kilka:

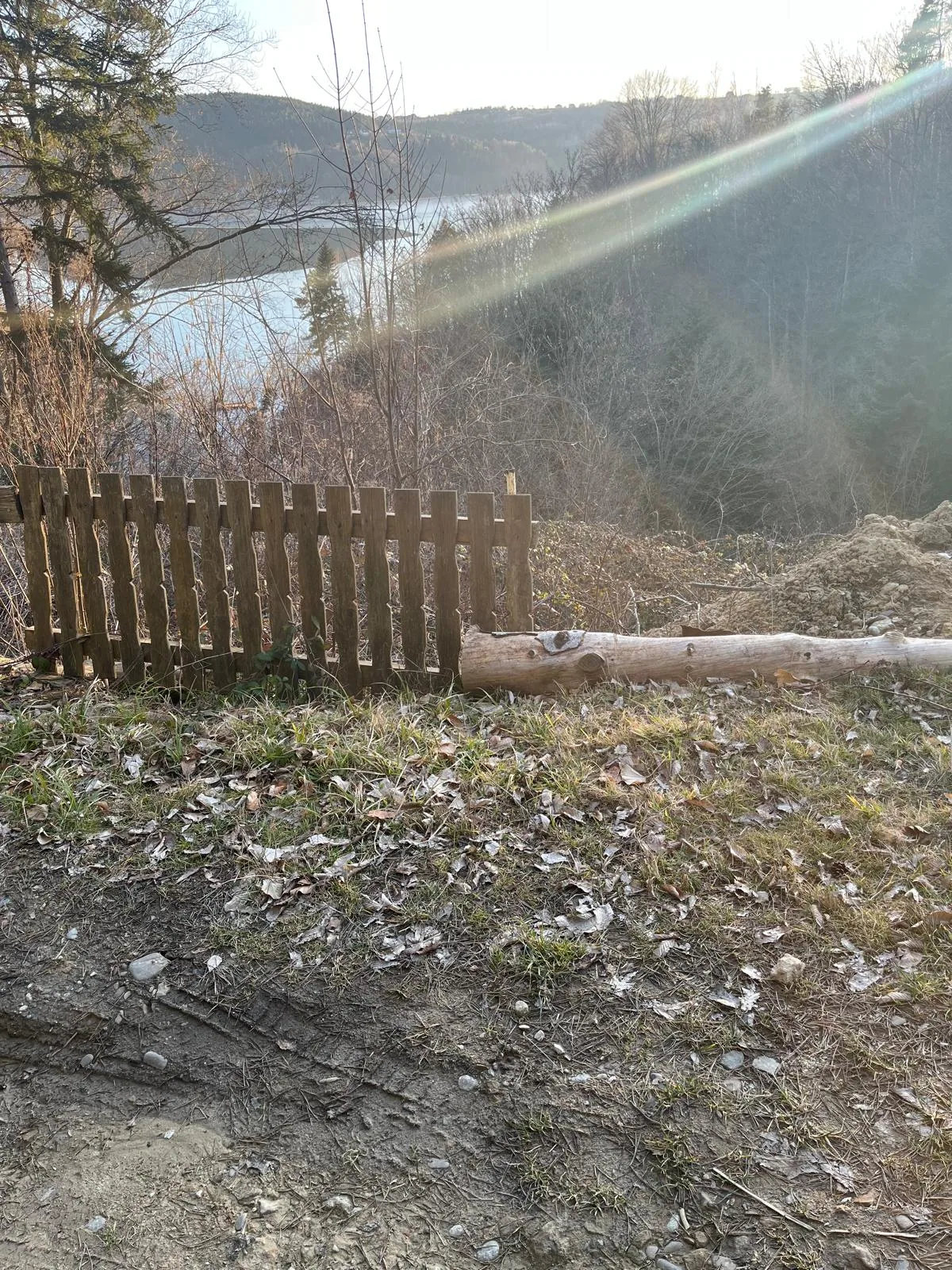

1. Duże nachylenie terenu – różnica wysokości na niewielkiej działce wynosiła kilkanaście metrów, co wymuszało dodatkową precyzję w pomiarach wysokościowych.
2. Ograniczona widoczność nieba – gęsty las iglasty utrudniał odbiór sygnału satelitarnego, zwłaszcza przy północnej granicy działki.

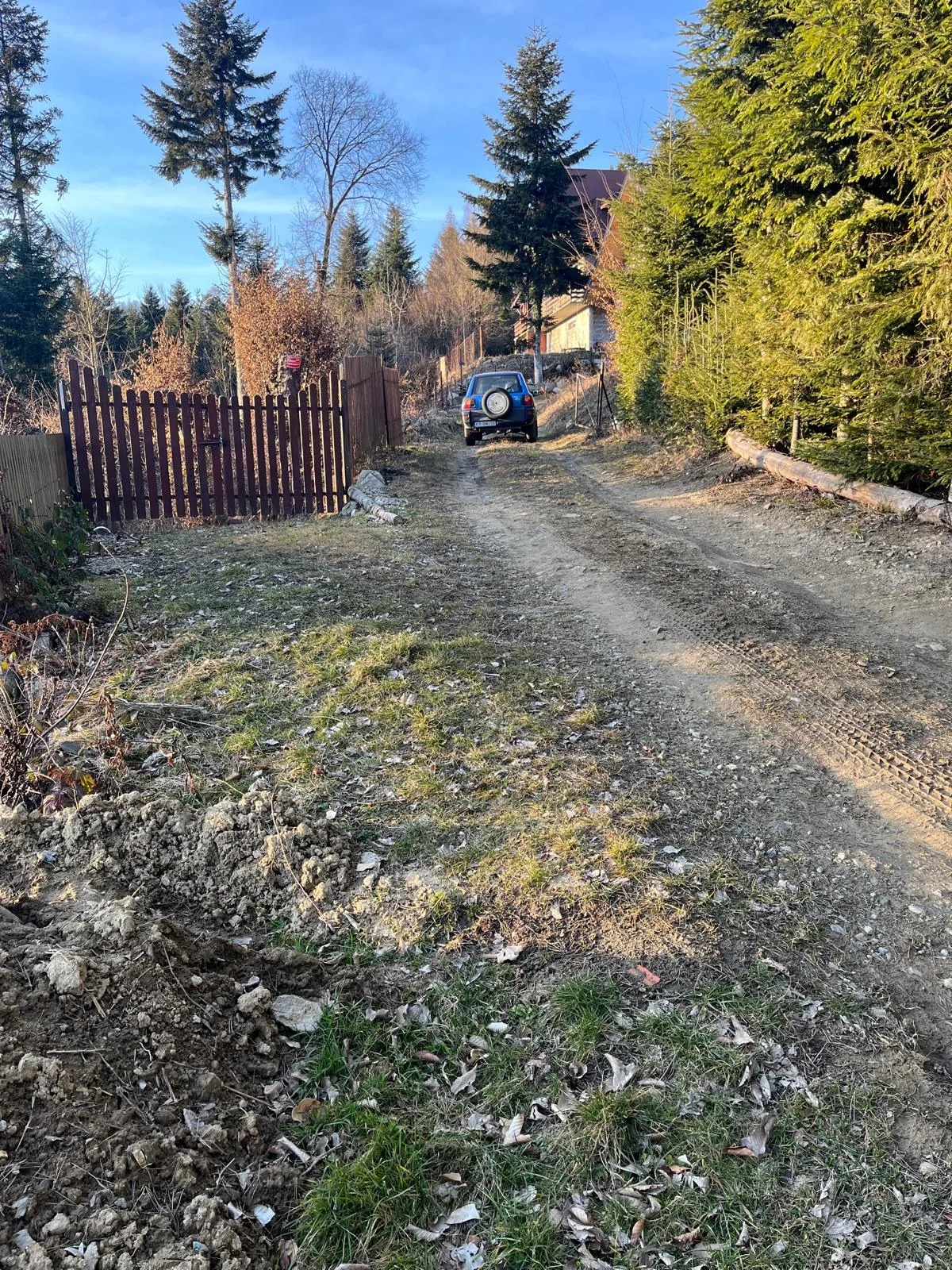

3. Trudny dojazd – wąska droga gruntowa z koleinami, ostatni odcinek pokonaliśmy pieszo, niosąc cały sprzęt.

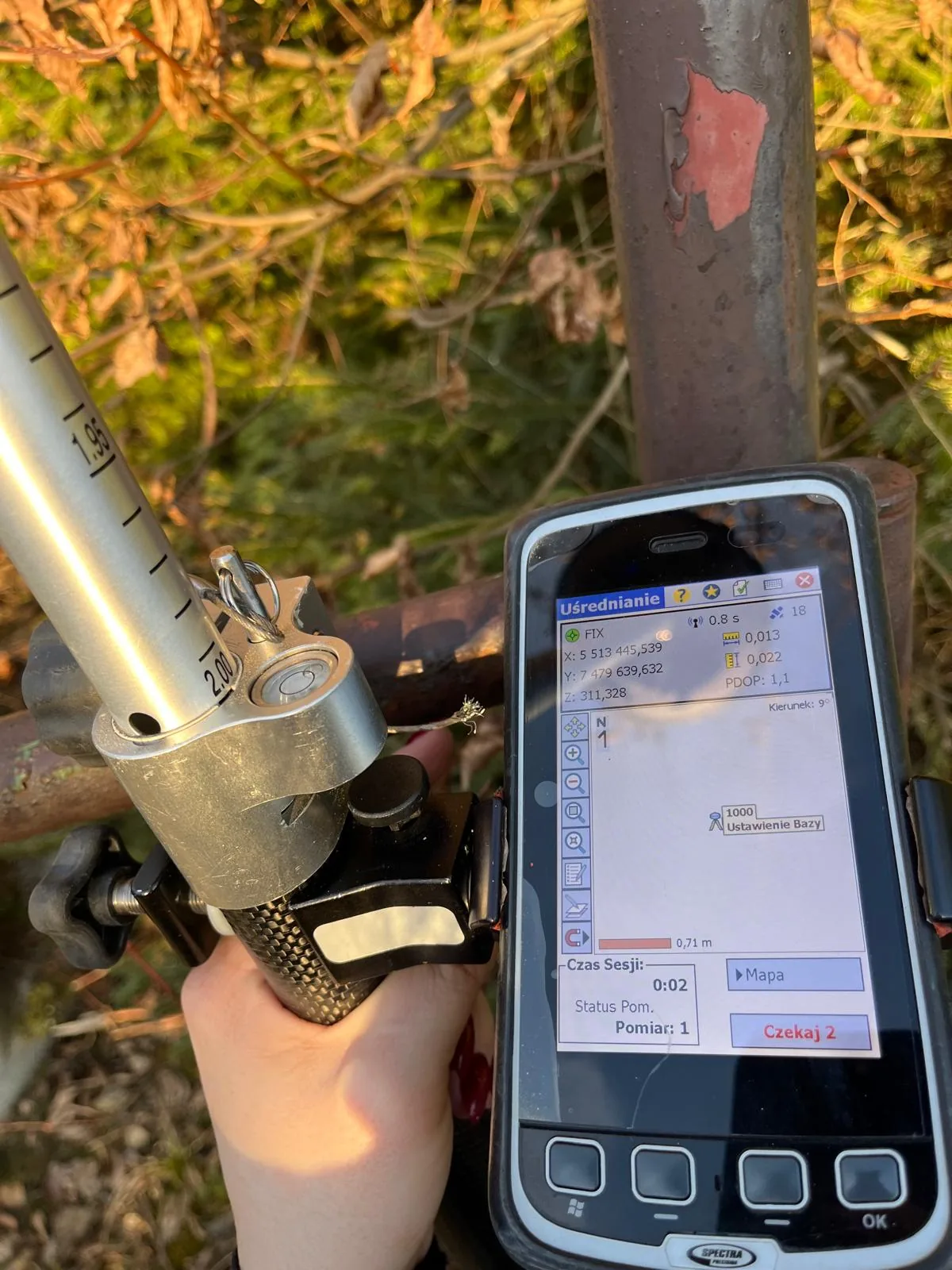

Mimo tych przeszkód, osiągnęliśmy zakładaną dokładność pomiaru. W najtrudniejszych punktach wykonywaliśmy pomiary statyczne z dłuższym czasem obserwacji.

Jak przebiega pomiar sytuacyjno-wysokościowy krok po kroku?

Dla wielu klientów proces geodezyjny jest czarną magią. A tymczasem wszystko ma swoją logikę i kolejność. Nasz pomiar w górskim terenie koło Nowego Sącza wyglądał następująco:

1. Przygotowanie i rekonesans

Najpierw sprawdziliśmy dostępne materiały. Mapę zasadniczą, mapę ewidencyjną, istniejącą dokumentację. Następnie przyjechaliśmy na miejsce, by ocenić warunki terenowe i zaplanować pracę. Ten etap jest często pomijany przez mniej doświadczone firmy, a to błąd. Dobry rekonesans to połowa sukcesu.

2. Założenie osnowy pomiarowej

Na miejscu zlokalizowaliśmy najbliższe punkty osnowy geodezyjnej, a następnie założyliśmy tymczasowe punkty pomocnicze. Dzięki nim możliwe było nawiązanie pomiaru do państwowego układu współrzędnych nawet w miejscach, gdzie sygnał satelitarny był słabszy.

3. Pomiar szczegółów sytuacyjnych i wysokościowych

To najdłuższy etap. Skrupulatne zbieranie danych o każdym istotnym elemencie terenu. Zapisujemy współrzędne X, Y, Z każdego charakterystycznego punktu: narożników budynku, załamań ogrodzenia, skarp, drzew, elementów infrastruktury.

4. Opracowanie wyników

Zebrane dane trafiły do oprogramowania, gdzie zostały przetworzone na mapę sytuacyjno-wysokościową. Po weryfikacji i kontroli jakości, dokumentacja została skompletowana i przekazana zleceniodawcy.

Dlaczego dokładny pomiar jest tak ważny przy działkach górskich?

W terenach płaskich błąd kilkudziesięciu centymetrów może nie mieć większego znaczenia. W górach? Taki błąd może kosztować krocie przy późniejszej budowie czy rozbudowie.

Wyobraź sobie, że planujesz dobudować taras. Architekt bazuje na Twojej mapie i projektuje konstrukcję. Jeśli pomiar był niedokładny, w trakcie budowy może się okazać, że różnica terenu jest większa niż zakładano. Wymusi to przeprojektowanie fundamentów, dodatkowe prace ziemne i… rzecz jasna – dodatkowe koszty.

Albo inny scenariusz. Przy wytyczaniu granic okazuje się, że płot stoi w niewłaściwym miejscu, a sąsiad właśnie wylał fundamenty części domu na Twojej działce. Znamy takie przypadki i uwierz, to zawsze kończy się nerwami i dodatkowymi wydatkami.

Co otrzymuje klient po zakończeniu pomiaru?

Nasz zleceniodawca z okolic Nowego Sącza otrzymał komplet dokumentacji:

• Mapę do celów projektowych w skali 1:500
• Szkic polowy z pomiarów
• Wykaz współrzędnych charakterystycznych punktów

Pomiar sytuacyjno-wysokościowy – kiedy jest niezbędny?

Taki pomiar to podstawa przed rozpoczęciem niemal każdej inwestycji budowlanej. Jest absolutnie niezbędny przy:

• Projektowaniu nowych obiektów
• Rozbudowie istniejących budynków
• Podziale lub scalaniu działek
• Projektowaniu przyłączy i instalacji
• Regulacji stanu prawnego nieruchomości
• Sporach granicznych

W przypadku działek górskich, jak ta koło Nowego Sącza, dokładny pomiar wysokościowy ma dodatkowe znaczenie przy projektowaniu odwodnienia, tarasów, podjazdów czy schodów terenowych.
